HPE 10GbE SFP+ BASE-T Twisted Pair 30m RJ45 Transceiver für HPE Aruba JL563C (1er-Pack)

Artikelnummer: 3070203
GTIN: 0190017716923
Kategorie: Transceiver
Hersteller: HPE

HAN: JL563C

Hersteller: HPE (Modell: JL563C)
Kompatibel für: HPE Aruba

Typ: 10GbE SFP+ BASE-T (30m)

Datenübertragung: 10GbE

Steckplatz: SFP+

Schnittstelle: BASE-T

Reichweite: 30 m

Fasertyp: Twisted Pair

Kabelverbinder: RJ45

Lieferumfang: Einzelstück

Artikelnummer 3070203

BlueOptics-Modul, kompatibler Ersatz für HPE JL563C

Identische Spezifikation zum Originalmodul – nur günstiger.

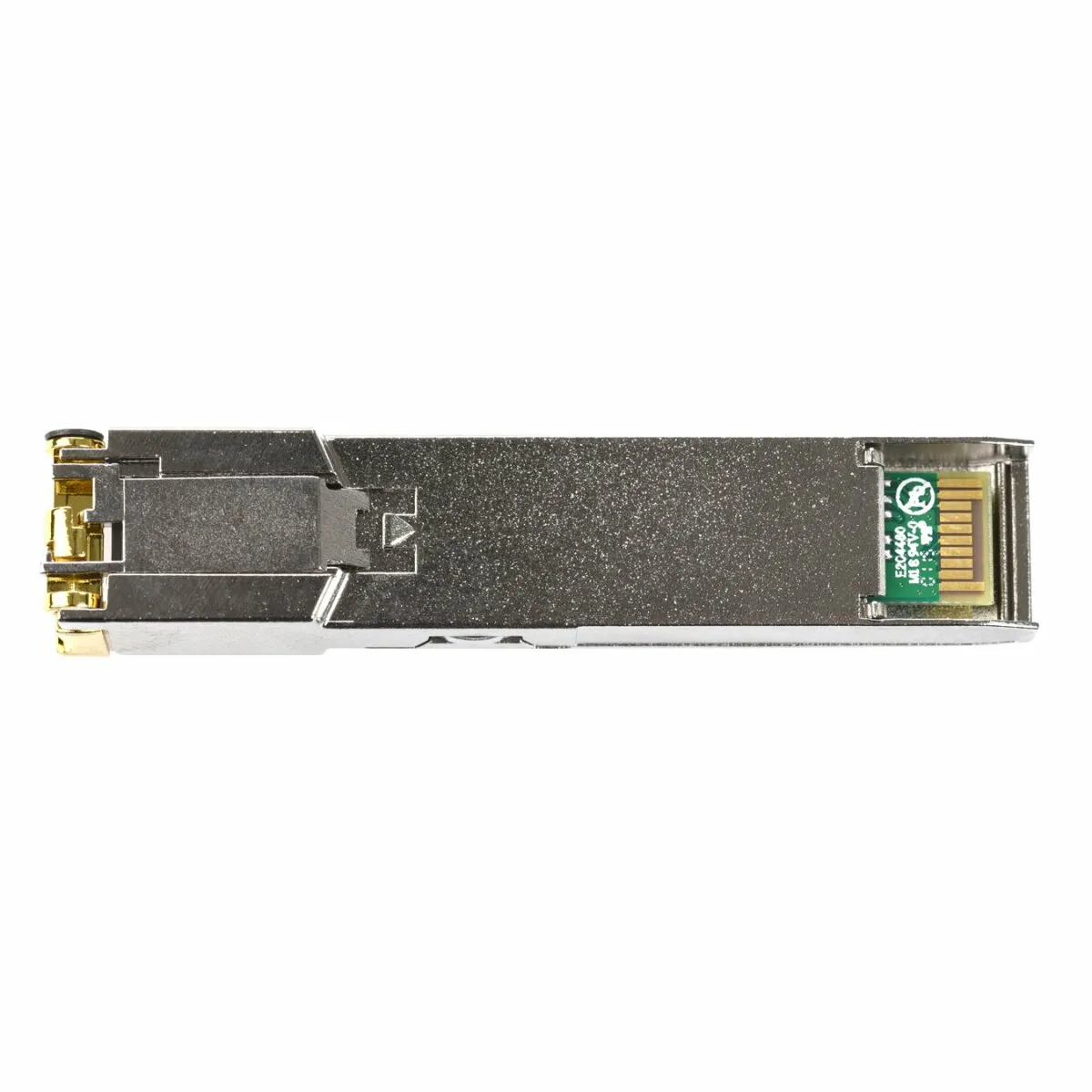

BlueOptics Transceiver, kompatibler Ersatz für HPE JL563C

BlueOptics ist ein unabhängiger Hersteller. Genannte Marken- und Teilenummern dienen ausschließlich der Kompatibilitätsangabe.

HPE 10GbE SFP+ BASE-T Twisted Pair 30m RJ45 Transceiver für HPE Aruba JL563C (1er-Pack)

Lieferzeit: 1 - 3 Werktage

493,59 €

587,37 € inkl. 19% USt.

Angebot anfragen

Technische Beratung

Unsicher bei der Konfiguration?

Wir übernehmen den kostenlosen Check!

Jetzt anfragen

Bild von dem Serverhero Experten scherzad

Ihr HPE Experte

Scherzad Elyas

+49 2234 2196 762 se@serverhero.de

Beschreibung

Technische Daten

Artikel

Hersteller

HPE

Modell

JL563C

Kompatibel für

HPE Aruba

Lieferumfang

Einzelstück

Form Factor & Anschluss

Steckplatz

SFP+

Kabelverbinder

RJ45

Medium

Kupfer

Übertragung

Datenübertragungsrate

10GbE

Schnittstelle

BASE-T

Übertragungsmodus

Duplex

Reichweite & Faser

Reichweite

30 m

Fasertyp

Twisted Pair

Überblick
Technische Daten

Technische Daten

Artikel

Hersteller

HPE

Modell

JL563C

Kompatibel für

HPE Aruba

Lieferumfang

Einzelstück

Form Factor & Anschluss

Steckplatz

SFP+

Kabelverbinder

RJ45

Medium

Kupfer

Übertragung

Datenübertragungsrate

10GbE

Schnittstelle

BASE-T

Übertragungsmodus

Duplex

Reichweite & Faser

Reichweite

30 m

Fasertyp

Twisted Pair

Steckplatz, Datenrate, Codierung

Drei Dinge müssen zusammenpassen: Der Steckplatz muss SFP+ aufnehmen, das Gerät muss 10GbE auf diesem Port beherrschen, und die Codierung muss zur Marke passen. Beim JL563C ist die Codierung HPE.

Was nicht zusammenpassen muss: die Revision. JL563C sind austauschbar. Prüfen Sie im Zweifel das Datenblatt Ihres Geräts – dort steht, welche Datenraten der jeweilige Port kann. Bei Combo-Ports gilt die Angabe oft nur für einen der beiden Anschlüsse.

Kupfer – Kabelklasse und Wärme im Blick

BASE-T läuft über Twisted-Pair-Kupfer. Für die vollen 30 m brauchen Sie mindestens Cat6a, besser Cat7, durchgehend geschirmt und sauber aufgelegt. Mit Cat5e sind 10GbE nicht spezifiziert.

Zwei praktische Punkte: BASE-T-Module brauchen mehr Strom und werden warm. Nicht jeder Switch verträgt einen voll bestückten Kupfer-Käfig – das Datenblatt nennt dazu oft eine Höchstzahl. Und die Latenz liegt über der einer optischen Strecke; für Speicheranbindungen ist Glas die bessere Wahl.

Immer zwei je Strecke

Eine Punkt-zu-Punkt-Verbindung braucht zwei Module, eines je Ende. Beide Seiten müssen denselben Standard sprechen – BASE-T gegen BASE-T. Ein SR-Modul auf der einen und ein LR-Modul auf der anderen Seite funktioniert nicht zuverlässig, auch wenn die Datenrate stimmt.

Für Redundanz über zwei getrennte Wege rechnen Sie mit vier Modulen. Wer eine kritische Strecke betreibt, legt zusätzlich ein Reservemodul ins Regal – eine Ersatzoptik ist schneller gesteckt als beschafft.

HPE JL563C

10GbE SFP+ nach BASE-T – Reichweite, Faser, Einsatz

Der HPE JL563C ist ein SFP+-Transceiver nach BASE-T mit 30 m Reichweite über Twisted-Pair-Kupfer (Cat6a/Cat7). Er sitzt im SFP+-Steckplatz von Switch, Server oder Storage und wandelt das elektrische Signal in ein elektrisches Signal auf Kupfer – ein Modul je Seite der Strecke.

Revisionen: JL563C bezeichnen dasselbe Modul in aufeinanderfolgenden Fertigungsständen. Sie sind untereinander austauschbar; für die Auswahl zählen Standard, Reichweite und Steckertyp, nicht der Revisionsbuchstabe. Geliefert wird die jeweils aktuelle Fassung.

Wofür das Modul gedacht ist: Kurze Kupferstrecken, wenn im Gebäude keine Faser liegt – etwa zur Anbindung eines Servers oder Access Points an einen Glasfaser-Switch. Für andere Distanzen oder Fasertypen gibt es eigene Varianten – welche zu Ihrer Strecke passt, klären wir gern vorab.

Auf einen Blick

Die Eckdaten des JL563C

Standard und Reichweite

BASE-T mit 10GbE über bis zu 30 m. Die Angabe gilt für Twisted-Pair-Kupfer (Cat6a/Cat7) in guter Qualität; Spleiße, Patchfelder und enge Biegeradien zehren am Budget.

Formfaktor und Anschluss

SFP+-Bauform, Anschluss RJ45 . Der Steckplatz muss den Formfaktor und die Datenrate unterstützen – ein SFP+-Slot nimmt in der Regel auch langsamere Module auf, umgekehrt gilt das nicht.

Codierung

Das Modul ist auf HPE codiert. Der Switch liest die Kennung aus dem EEPROM und erkennt das Modul als passend. Module ohne oder mit fremder Codierung werden von vielen Plattformen abgelehnt oder nur eingeschränkt betrieben.

Diagnose und Lieferung

DDM/DOM nach SFF-8472 ist aktiv – Sende- und Empfangspegel, Temperatur und Betriebsspannung lassen sich am Switch auslesen. Das ist bei der Fehlersuche an einer Strecke der schnellste Einstieg. Versand aus deutschem Lager.

Vor dem Kauf

Die drei Fragen, die wirklich zählen

Technische Daten

Artikel

Hersteller

HPE

Modell

JL563C

Kompatibel für

HPE Aruba

Lieferumfang

Einzelstück

Form Factor & Anschluss

Steckplatz

SFP+

Kabelverbinder

RJ45

Medium

Kupfer

Übertragung

Datenübertragungsrate

10GbE

Schnittstelle

BASE-T

Übertragungsmodus

Duplex

Reichweite & Faser

Reichweite

30 m

Fasertyp

Twisted Pair

Steckplatz, Datenrate, Codierung

Kupfer – Kabelklasse und Wärme im Blick

Immer zwei je Strecke

Häufige Fragen

Was Kunden zum JL563C fragen

Das Modul ist auf HPE codiert und läuft in SFP+-Steckplätzen, die 10GbE unterstützen. Maßgeblich ist nicht das Gerätemodell, sondern der Port: Er muss den Formfaktor aufnehmen und die Datenrate beherrschen. Welche Ports das an Ihrem Gerät sind, steht im Datenblatt – oder Sie fragen uns mit Modellbezeichnung an.

Im Fertigungsstand, nicht in der Funktion. Die Buchstaben markieren Überarbeitungen – geänderte Bauteile, neue Zulassungen, anderer Fertigungsort. Für die optische Strecke ändert sich nichts: Standard, Wellenlänge und Reichweite bleiben gleich, die Module sind austauschbar. Wer eine bestimmte Revision ausschreiben muss, sagt uns das bei der Bestellung.

Weil das Modul auf HPE codiert ist, wird es im Regelfall ohne Zutun erkannt. Manche Plattformen führen für nicht zertifizierte Optik trotzdem einen Schalter – bei Aruba-Switches etwa allow-unsupported-transceiver, bei Cisco service unsupported-transceiver. Wenn ein Port das Modul nicht hochfährt, ist das der erste Blick. Danach lohnt der zweite auf die Faser: verschmutzte oder falsche Patchkabel sind die häufigere Ursache.

Für die vollen 30 m nicht zuverlässig. BASE-T ist auf Cat6a spezifiziert; Cat6 trägt 10GbE nur über kürzere Strecken und reagiert empfindlich auf Störeinflüsse aus Nachbarleitungen. Cat5e scheidet aus.

Wenn die Strecke ohnehin neu gelegt wird, ist Cat6a das Minimum. Bei Bestandsverkabelung hilft nur messen – oder auf eine optische Strecke ausweichen.

Über DDM/DOM nach SFF-8472. Der Switch zeigt Sende- und Empfangsleistung in dBm, dazu Temperatur, Betriebsspannung und Bias-Strom – bei Aruba über show interfaces transceiver detail, bei Cisco über show interfaces transceiver.

Für die Fehlersuche ist der Empfangspegel der wichtigste Wert: Liegt er nahe an der Empfindlichkeitsgrenze, ist die Strecke zu lang, verschmutzt oder falsch gespleißt. Ein Wert von −40 dBm oder „N/A" heißt in der Regel: Es kommt gar kein Licht an.

Es gelten die Garantiebedingungen von HPE für dieses Modul. Im Fehlerfall melden Sie das Modul bei uns, wir wickeln den Austausch ab – Sie brauchen keinen eigenen Kontakt zum Hersteller.

Praktischer Hinweis: Optische Module fallen selten aus, und wenn, dann meist früh. Wer eine kritische Strecke betreibt, hält deshalb ein Reservemodul vor.

Unsicher, welches Modul passt?

Wir prüfen mit Ihnen Steckplatz, Faserklasse und Stückzahl und nennen Ihnen die passende Optik für Ihre Strecke – Antwort in der Regel binnen 24 Stunden.

+49 2234 2196 781 Angebot anfragen

Technische Daten

HPE JL563C – vollständige Spezifikation

Merkmal	Wert
Standard	BASE-T
Datenrate	10GbE
Formfaktor	SFP+
Übertragungsmedium	Twisted Pair
Reichweite	30 m
Wellenlänge	–
Anschluss	RJ45
Codierung	HPE
Digital Diagnostics	DDM/DOM nach SFF-8472
Betriebstemperatur	0 bis +70 °C (kommerziell)
Herstellernummer (HAN)	JL563C
Artikelnummer	3070203
GTIN	0190017716923

Angaben nach MSA-Spezifikation. Abweichungen im Betriebstemperaturbereich sind je Fertigungslos möglich.
