HPE 10GbE SFP+ BASE-LR LW SMF 10km 1310nm LC Transceiver für HPE Aruba J9151E (1er-Pack)

Artikelnummer: 3018540
GTIN: 0190017353357
Kategorie: Netzwerkkarten
Hersteller: HPE

HAN: J9151E

Hersteller: HPE (Modell: J9151E)
Kompatibel für: HPE Aruba

Typ: 10GbE SFP+ BASE-LR Longwave (10km / SMF)

Datenübertragung: 10GbE

Steckplatz: SFP+

Schnittstelle: BASE-LR

Optischer Modus: Longwave (LW)

Reichweite: 10 km

Fasertyp: Singlemode (SMF)

Wellenlänge: 1310 nm

Kabelverbinder: LC

Lieferumfang: Einzelstück

Artikelnummer 3018540

BlueOptics-Modul, kompatibler Ersatz für HPE J9151E

Identische Spezifikation zum Originalmodul – nur günstiger.

10GbE SFP+ BASE-LR10 km SinglemodeLC Duplex1310 nm

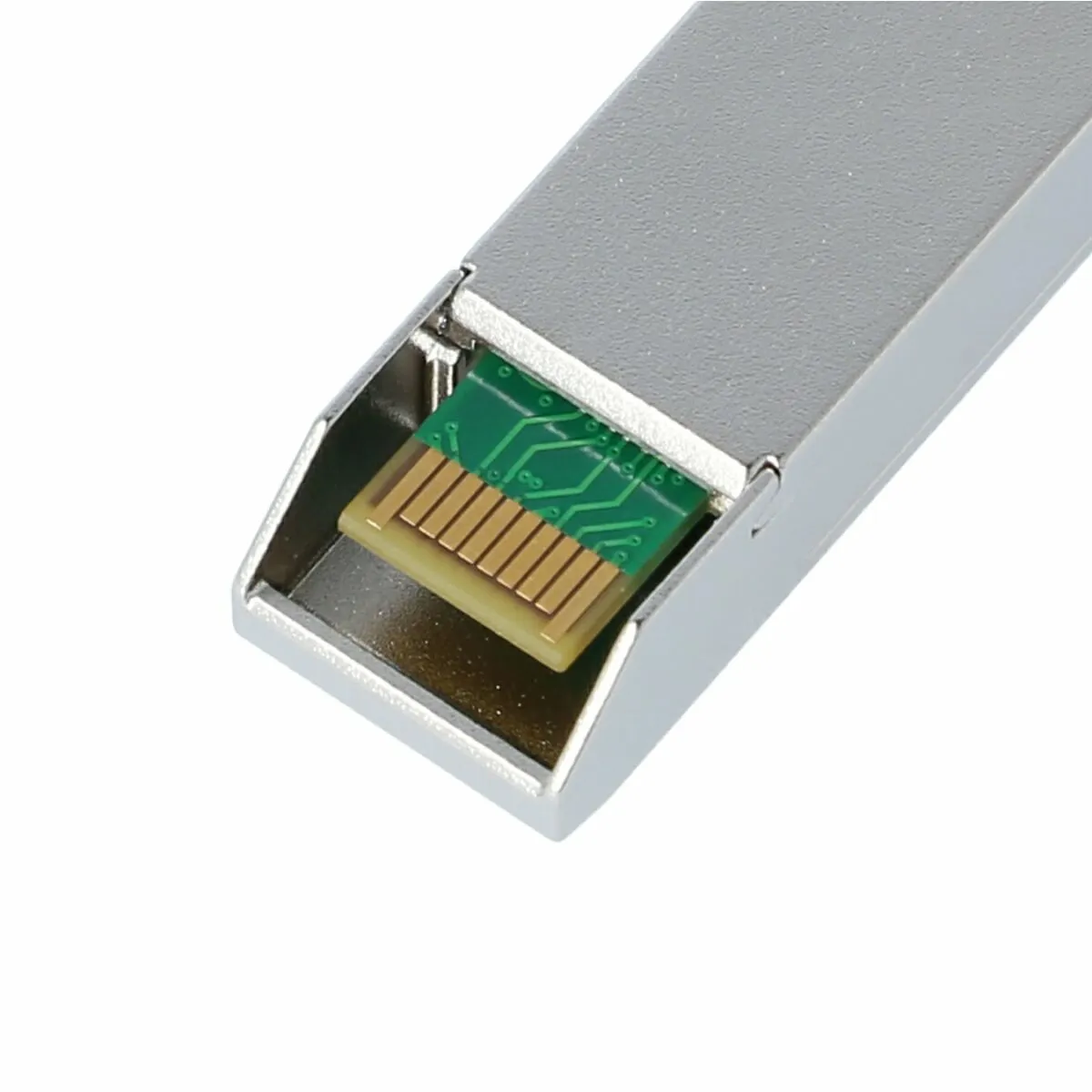

BlueOptics Transceiver, kompatibler Ersatz für HPE J9151E

BlueOptics ist ein unabhängiger Hersteller. Genannte Marken- und Teilenummern dienen ausschließlich der Kompatibilitätsangabe.

HPE 10GbE SFP+ BASE-LR LW SMF 10km 1310nm LC Transceiver für HPE Aruba J9151E (1er-Pack)

Lieferzeit: 1 - 3 Werktage

1.077,00 €

1.281,63 € inkl. 19% USt.

Angebot anfragen

Technische Beratung

Unsicher bei der Konfiguration?

Wir übernehmen den kostenlosen Check!

Jetzt anfragen

Ihr HPE Experte

Savas Günes

+49 2234 2196 758 sg@serverhero.de

Beschreibung

Technische Daten

Artikel

Hersteller

HPE

Modell

J9151E

Kompatibel für

HPE Aruba

Lieferumfang

Einzelstück

Form Factor & Anschluss

Steckplatz

SFP+

Kabelverbinder

Medium

Faseroptik

Übertragung

Datenübertragungsrate

10GbE

Schnittstelle

BASE-LR

Optischer Modus

Longwave

Übertragungsmodus

Duplex

Wellenlänge

1310 nm

Reichweite & Faser

Reichweite

10 km

Fasertyp

Singlemode

Produktbeschreibung : HPE Aruba - SFP+-Transceiver-Modul - 10 GigE
Gerätetyp : SFP+-Transceiver-Modul - SFP+ / LC Single-Modus
Formfaktor : Plug-in-Modul
Verdrahtungstyp : 10GBase-LR
Datenübertragungsrate : 10 Gbps
Data Link Protocol : 10 GigE
Maximaler Übertragungsbereich : 10 km
Entwickelt für : HPE Aruba 8325-48Y8C

Überblick
Technische Daten

Technische Daten

Artikel

Hersteller

HPE

Modell

J9151E

Kompatibel für

HPE Aruba

Lieferumfang

Einzelstück

Form Factor & Anschluss

Steckplatz

SFP+

Kabelverbinder

Medium

Faseroptik

Übertragung

Datenübertragungsrate

10GbE

Schnittstelle

BASE-LR

Optischer Modus

Longwave

Übertragungsmodus

Duplex

Wellenlänge

1310 nm

Reichweite & Faser

Reichweite

10 km

Fasertyp

Singlemode

Steckplatz, Datenrate, Codierung

Drei Dinge müssen zusammenpassen: Der Steckplatz muss SFP+ aufnehmen, das Gerät muss 10GbE auf diesem Port beherrschen, und die Codierung muss zur Marke passen. Beim J9151E ist die Codierung HPE.

Was nicht zusammenpassen muss: die Revision. J9151A, J9151D, J9151E sind austauschbar. Prüfen Sie im Zweifel das Datenblatt Ihres Geräts – dort steht, welche Datenraten der jeweilige Port kann. Bei Combo-Ports gilt die Angabe oft nur für einen der beiden Anschlüsse.

Singlemode – und das Dämpfungsbudget rechnen

BASE-LR setzt Singlemode-Faser voraus (OS1/OS2, 9 µm Kern). Die 10 km sind eine Obergrenze unter Laborbedingungen. In der Praxis zählt das Dämpfungsbudget: jeder Spleiß, jedes Patchfeld und jeder Steckverbinder kostet Dämpfung. Bei einer Strecke nahe der Grenze lohnt eine Messung vor der Bestellung.

Patchkabel: LC, Singlemode (gelber Mantel). Multimode-Patchkabel an einem Singlemode-Modul funktioniert nicht – auch nicht auf kurzer Distanz.

Immer zwei je Strecke

Eine Punkt-zu-Punkt-Verbindung braucht zwei Module, eines je Ende. Beide Seiten müssen denselben Standard sprechen – BASE-LR gegen BASE-LR. Ein SR-Modul auf der einen und ein LR-Modul auf der anderen Seite funktioniert nicht zuverlässig, auch wenn die Datenrate stimmt.

Für Redundanz über zwei getrennte Wege rechnen Sie mit vier Modulen. Wer eine kritische Strecke betreibt, legt zusätzlich ein Reservemodul ins Regal – eine Ersatzoptik ist schneller gesteckt als beschafft.

HPE J9151E

10GbE SFP+ nach BASE-LR – Reichweite, Faser, Einsatz

Der HPE J9151E ist ein SFP+-Transceiver nach BASE-LR mit 10 km Reichweite über Singlemode-Faser (OS1/OS2). Er sitzt im SFP+-Steckplatz von Switch, Server oder Storage und wandelt das elektrische Signal in Licht mit 1310 nm Wellenlänge – ein Modul je Seite der Strecke.

Revisionen: J9151A, J9151D, J9151E bezeichnen dasselbe Modul in aufeinanderfolgenden Fertigungsständen. Sie sind untereinander austauschbar; für die Auswahl zählen Standard, Reichweite und Steckertyp, nicht der Revisionsbuchstabe. Geliefert wird die jeweils aktuelle Fassung.

Wofür das Modul gedacht ist: Längere Strecken – zwischen Gebäuden auf einem Campus, zu einem zweiten Standort oder zum Rechenzentrum eines Dienstleisters. Für andere Distanzen oder Fasertypen gibt es eigene Varianten – welche zu Ihrer Strecke passt, klären wir gern vorab.

Auf einen Blick

Die Eckdaten des J9151E

Standard und Reichweite

BASE-LR mit 10GbE über bis zu 10 km. Die Angabe gilt für Singlemode-Faser (OS1/OS2) in guter Qualität; Spleiße, Patchfelder und enge Biegeradien zehren am Budget.

Formfaktor und Anschluss

SFP+-Bauform, Anschluss LC bei 1310nm. Der Steckplatz muss den Formfaktor und die Datenrate unterstützen – ein SFP+-Slot nimmt in der Regel auch langsamere Module auf, umgekehrt gilt das nicht.

Codierung

Das Modul ist auf HPE codiert. Der Switch liest die Kennung aus dem EEPROM und erkennt das Modul als passend. Module ohne oder mit fremder Codierung werden von vielen Plattformen abgelehnt oder nur eingeschränkt betrieben.

Diagnose und Lieferung

DDM/DOM nach SFF-8472 ist aktiv – Sende- und Empfangspegel, Temperatur und Betriebsspannung lassen sich am Switch auslesen. Das ist bei der Fehlersuche an einer Strecke der schnellste Einstieg. Versand aus deutschem Lager.

Vor dem Kauf

Die drei Fragen, die wirklich zählen

Technische Daten

Artikel

Hersteller

HPE

Modell

J9151E

Kompatibel für

HPE Aruba

Lieferumfang

Einzelstück

Form Factor & Anschluss

Steckplatz

SFP+

Kabelverbinder

Medium

Faseroptik

Übertragung

Datenübertragungsrate

10GbE

Schnittstelle

BASE-LR

Optischer Modus

Longwave

Übertragungsmodus

Duplex

Wellenlänge

1310 nm

Reichweite & Faser

Reichweite

10 km

Fasertyp

Singlemode

Steckplatz, Datenrate, Codierung

Singlemode – und das Dämpfungsbudget rechnen

Patchkabel: LC, Singlemode (gelber Mantel). Multimode-Patchkabel an einem Singlemode-Modul funktioniert nicht – auch nicht auf kurzer Distanz.

Immer zwei je Strecke

Häufige Fragen

Was Kunden zum J9151E fragen

Das Modul ist auf HPE codiert und läuft in SFP+-Steckplätzen, die 10GbE unterstützen. Maßgeblich ist nicht das Gerätemodell, sondern der Port: Er muss den Formfaktor aufnehmen und die Datenrate beherrschen. Welche Ports das an Ihrem Gerät sind, steht im Datenblatt – oder Sie fragen uns mit Modellbezeichnung an.

Im Fertigungsstand, nicht in der Funktion. Die Buchstaben markieren Überarbeitungen – geänderte Bauteile, neue Zulassungen, anderer Fertigungsort. Für die optische Strecke ändert sich nichts: Standard, Wellenlänge und Reichweite bleiben gleich, die Module sind austauschbar. Wer eine bestimmte Revision ausschreiben muss, sagt uns das bei der Bestellung.

Weil das Modul auf HPE codiert ist, wird es im Regelfall ohne Zutun erkannt. Manche Plattformen führen für nicht zertifizierte Optik trotzdem einen Schalter – bei Aruba-Switches etwa allow-unsupported-transceiver, bei Cisco service unsupported-transceiver. Wenn ein Port das Modul nicht hochfährt, ist das der erste Blick. Danach lohnt der zweite auf die Faser: verschmutzte oder falsche Patchkabel sind die häufigere Ursache.

Ja, aber mit einem Vorbehalt. BASE-LR-Module sind für 10 km ausgelegt und senden entsprechend stark. Auf sehr kurzen Strecken – wenige Meter im selben Rack – kann der Empfänger übersteuern; die Verbindung wird instabil oder kommt gar nicht zustande.

Zwei Lösungen: ein Dämpfungsglied (Attenuator, 5–10 dB) in die Strecke, oder für kurze Wege gleich ein SR-Modul auf Multimode. Für Verbindungen innerhalb eines Racks ist meist ein DAC-Kabel die einfachere Wahl.

Über DDM/DOM nach SFF-8472. Der Switch zeigt Sende- und Empfangsleistung in dBm, dazu Temperatur, Betriebsspannung und Bias-Strom – bei Aruba über show interfaces transceiver detail, bei Cisco über show interfaces transceiver.

Für die Fehlersuche ist der Empfangspegel der wichtigste Wert: Liegt er nahe an der Empfindlichkeitsgrenze, ist die Strecke zu lang, verschmutzt oder falsch gespleißt. Ein Wert von −40 dBm oder „N/A" heißt in der Regel: Es kommt gar kein Licht an.

Es gelten die Garantiebedingungen von HPE für dieses Modul. Im Fehlerfall melden Sie das Modul bei uns, wir wickeln den Austausch ab – Sie brauchen keinen eigenen Kontakt zum Hersteller.

Praktischer Hinweis: Optische Module fallen selten aus, und wenn, dann meist früh. Wer eine kritische Strecke betreibt, hält deshalb ein Reservemodul vor.

Unsicher, welches Modul passt?

Wir prüfen mit Ihnen Steckplatz, Faserklasse und Stückzahl und nennen Ihnen die passende Optik für Ihre Strecke – Antwort in der Regel binnen 24 Stunden.

+49 2234 2196 781 Angebot anfragen

Technische Daten

HPE J9151E – vollständige Spezifikation

Merkmal	Wert
Standard	BASE-LR
Datenrate	10GbE
Formfaktor	SFP+
Übertragungsmedium	SMF
Reichweite	10 km
Wellenlänge	1310nm
Anschluss	LC
Codierung	HPE
Digital Diagnostics	DDM/DOM nach SFF-8472
Betriebstemperatur	0 bis +70 °C (kommerziell)
Herstellernummer (HAN)	J9151E
Artikelnummer	3018540
GTIN	0190017353357

Angaben nach MSA-Spezifikation. Abweichungen im Betriebstemperaturbereich sind je Fertigungslos möglich.
