Cisco 10G SFP LC SR 850nm Faseroptik Transceiver

Artikelnummer: 3067509
GTIN: 0882658404566
Kategorie: Transceiver
Hersteller: Cisco

HAN: SFP-10G-SR

Netzwerkkarten

Artikelnummer 3067509

BlueOptics-Modul, kompatibler Ersatz für Cisco SFP-10G-SR

Identische Spezifikation zum Originalmodul – nur günstiger.

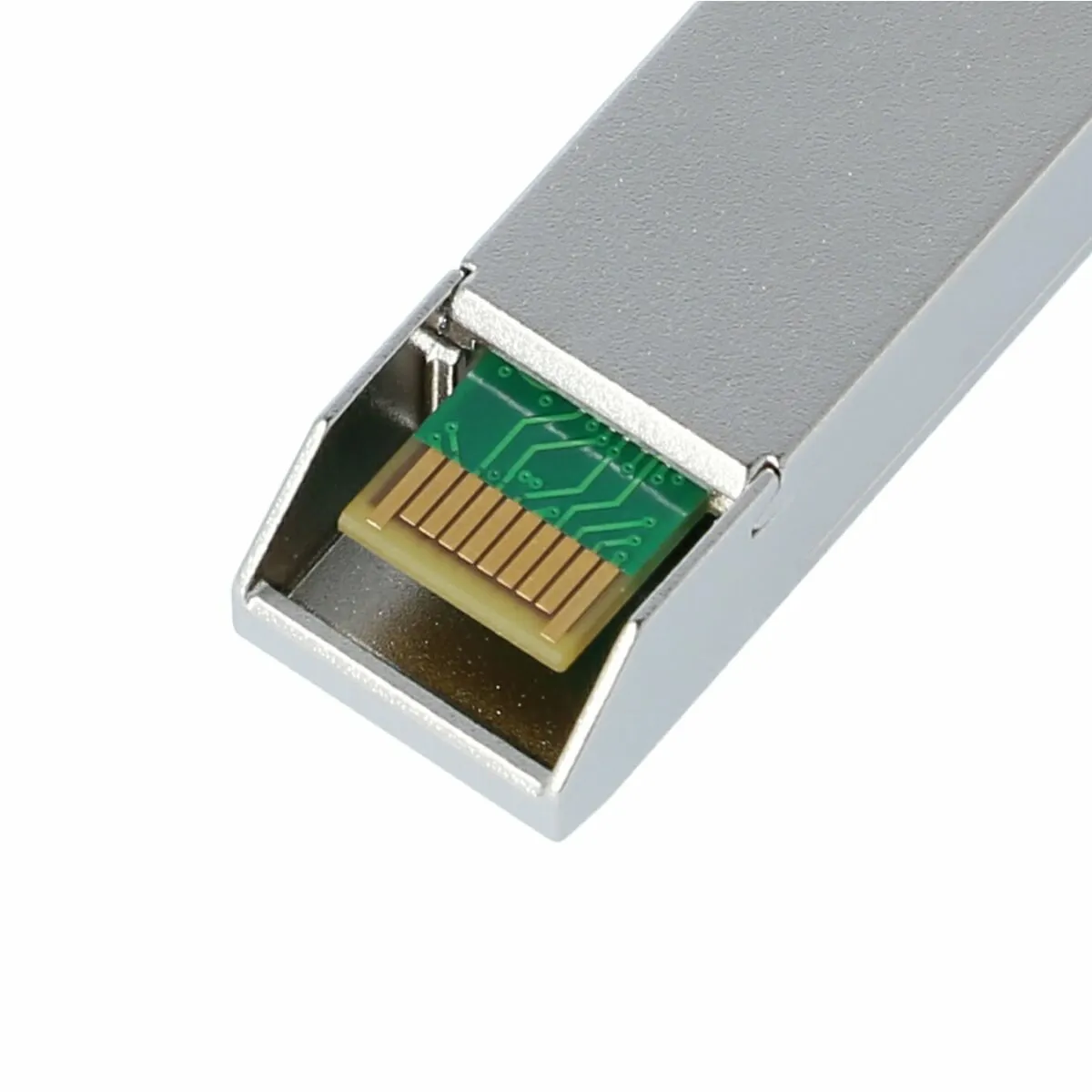

BlueOptics Transceiver, kompatibel zu Cisco SFP-10G-SR

BlueOptics ist ein unabhängiger Hersteller. Genannte Marken- und Teilenummern dienen ausschließlich der Kompatibilitätsangabe.

Cisco 10G SFP LC SR 850nm Faseroptik Transceiver

Lieferzeit: 1 - 3 Werktage

168,75 €

200,81 € inkl. 19% USt.

Angebot anfragen

Technische Beratung

Unsicher bei der Konfiguration?

Wir übernehmen den kostenlosen Check!

Jetzt anfragen

Bild von dem Serverhero Experten michael

Ihr Cisco Experte

Michael Sowiecki

+49 2234 2196 751 ms@serverhero.de

Überblick
Technische Daten

Steckplatz, Datenrate, Codierung

Drei Dinge müssen zusammenpassen: Der Steckplatz muss SFP aufnehmen, das Gerät muss 10GbE auf diesem Port beherrschen, und die Codierung muss zur Marke passen. Beim SFP-10G-SR ist die Codierung Cisco.

Was nicht zusammenpassen muss: die Revision. SFP-10G-SR sind austauschbar. Prüfen Sie im Zweifel das Datenblatt Ihres Geräts – dort steht, welche Datenraten der jeweilige Port kann. Bei Combo-Ports gilt die Angabe oft nur für einen der beiden Anschlüsse.

Multimode – und auf die Klasse achten

BASE-SR läuft auf Multimode-Faser. Die angegebenen gelten für OM3. Mit OM4 wird die Strecke länger, mit älterer OM1/OM2-Faser deutlich kürzer – teils nur ein Bruchteil. Wer in einem Bestandsgebäude arbeitet, prüft vorher, welche Faser tatsächlich liegt; die Mantelfarbe (türkis = OM3, magenta = OM4) ist ein erster Anhaltspunkt, aber kein Beweis.

Patchkabel: LC, Multimode, passend zur Klasse der Strecke. Ein Singlemode-Patchkabel an einem Multimode-Modul ist ein häufiger und schwer zu findender Fehler.

Immer zwei je Strecke

Eine Punkt-zu-Punkt-Verbindung braucht zwei Module, eines je Ende. Beide Seiten müssen denselben Standard sprechen – BASE-SR gegen BASE-SR. Ein SR-Modul auf der einen und ein LR-Modul auf der anderen Seite funktioniert nicht zuverlässig, auch wenn die Datenrate stimmt.

Für Redundanz über zwei getrennte Wege rechnen Sie mit vier Modulen. Wer eine kritische Strecke betreibt, legt zusätzlich ein Reservemodul ins Regal – eine Ersatzoptik ist schneller gesteckt als beschafft.

Cisco SFP-10G-SR

10GbE SFP nach BASE-SR – Reichweite, Faser, Einsatz

Der Cisco SFP-10G-SR ist ein SFP-Transceiver nach BASE-SR mit Reichweite über Multimode-Faser (OM3/OM4). Er sitzt im SFP-Steckplatz von Switch, Server oder Storage und wandelt das elektrische Signal in Licht mit 850 nm Wellenlänge – ein Modul je Seite der Strecke.

Revisionen: SFP-10G-SR bezeichnen dasselbe Modul in aufeinanderfolgenden Fertigungsständen. Sie sind untereinander austauschbar; für die Auswahl zählen Standard, Reichweite und Steckertyp, nicht der Revisionsbuchstabe. Geliefert wird die jeweils aktuelle Fassung.

Wofür das Modul gedacht ist: Kurze Strecken im Rechenzentrum – zwischen Racks, vom Server zum Top-of-Rack-Switch oder zwischen zwei Etagenverteilern im selben Gebäude. Für andere Distanzen oder Fasertypen gibt es eigene Varianten – welche zu Ihrer Strecke passt, klären wir gern vorab.

Auf einen Blick

Die Eckdaten des SFP-10G-SR

Standard und Reichweite

BASE-SR mit 10GbE über bis zu . Die Angabe gilt für Multimode-Faser (OM3/OM4) in guter Qualität; Spleiße, Patchfelder und enge Biegeradien zehren am Budget.

Formfaktor und Anschluss

SFP-Bauform, Anschluss LC bei 850nm. Der Steckplatz muss den Formfaktor und die Datenrate unterstützen – ein SFP-Slot nimmt in der Regel auch langsamere Module auf, umgekehrt gilt das nicht.

Codierung

Das Modul ist auf Cisco codiert. Der Switch liest die Kennung aus dem EEPROM und erkennt das Modul als passend. Module ohne oder mit fremder Codierung werden von vielen Plattformen abgelehnt oder nur eingeschränkt betrieben.

Diagnose und Lieferung

DDM/DOM nach SFF-8472 ist aktiv – Sende- und Empfangspegel, Temperatur und Betriebsspannung lassen sich am Switch auslesen. Das ist bei der Fehlersuche an einer Strecke der schnellste Einstieg. Versand aus deutschem Lager.

Vor dem Kauf

Die drei Fragen, die wirklich zählen

Steckplatz, Datenrate, Codierung

Multimode – und auf die Klasse achten

Patchkabel: LC, Multimode, passend zur Klasse der Strecke. Ein Singlemode-Patchkabel an einem Multimode-Modul ist ein häufiger und schwer zu findender Fehler.

Immer zwei je Strecke

Häufige Fragen

Was Kunden zum SFP-10G-SR fragen

Das Modul ist auf Cisco codiert und läuft in SFP-Steckplätzen, die 10GbE unterstützen. Maßgeblich ist nicht das Gerätemodell, sondern der Port: Er muss den Formfaktor aufnehmen und die Datenrate beherrschen. Welche Ports das an Ihrem Gerät sind, steht im Datenblatt – oder Sie fragen uns mit Modellbezeichnung an.

Im Fertigungsstand, nicht in der Funktion. Die Buchstaben markieren Überarbeitungen – geänderte Bauteile, neue Zulassungen, anderer Fertigungsort. Für die optische Strecke ändert sich nichts: Standard, Wellenlänge und Reichweite bleiben gleich, die Module sind austauschbar. Wer eine bestimmte Revision ausschreiben muss, sagt uns das bei der Bestellung.

Weil das Modul auf Cisco codiert ist, wird es im Regelfall ohne Zutun erkannt. Manche Plattformen führen für nicht zertifizierte Optik trotzdem einen Schalter – bei Aruba-Switches etwa allow-unsupported-transceiver, bei Cisco service unsupported-transceiver. Wenn ein Port das Modul nicht hochfährt, ist das der erste Blick. Danach lohnt der zweite auf die Faser: verschmutzte oder falsche Patchkabel sind die häufigere Ursache.

Beide funktionieren. Die spezifizierten beziehen sich auf OM3; mit OM4 sind längere Strecken möglich. Ältere OM1/OM2-Fasern verkürzen die Reichweite erheblich und sind für 10GbE nur auf kurzen Wegen brauchbar.

Was nicht geht: Singlemode-Faser an einem BASE-SR-Modul. Dafür brauchen Sie ein LR-Modul – wir beraten Sie gern, welches zu Ihrer Strecke passt.

Über DDM/DOM nach SFF-8472. Der Switch zeigt Sende- und Empfangsleistung in dBm, dazu Temperatur, Betriebsspannung und Bias-Strom – bei Aruba über show interfaces transceiver detail, bei Cisco über show interfaces transceiver.

Für die Fehlersuche ist der Empfangspegel der wichtigste Wert: Liegt er nahe an der Empfindlichkeitsgrenze, ist die Strecke zu lang, verschmutzt oder falsch gespleißt. Ein Wert von −40 dBm oder „N/A" heißt in der Regel: Es kommt gar kein Licht an.

Es gelten die Garantiebedingungen von Cisco für dieses Modul. Im Fehlerfall melden Sie das Modul bei uns, wir wickeln den Austausch ab – Sie brauchen keinen eigenen Kontakt zum Hersteller.

Praktischer Hinweis: Optische Module fallen selten aus, und wenn, dann meist früh. Wer eine kritische Strecke betreibt, hält deshalb ein Reservemodul vor.

Unsicher, welches Modul passt?

Wir prüfen mit Ihnen Steckplatz, Faserklasse und Stückzahl und nennen Ihnen die passende Optik für Ihre Strecke – Antwort in der Regel binnen 24 Stunden.

+49 2234 2196 781 Angebot anfragen

Technische Daten

Cisco SFP-10G-SR – vollständige Spezifikation

Merkmal	Wert
Standard	BASE-SR
Datenrate	10GbE
Formfaktor	SFP
Übertragungsmedium	–
Reichweite	–
Wellenlänge	850nm
Anschluss	LC
Codierung	Cisco
Digital Diagnostics	DDM/DOM nach SFF-8472
Betriebstemperatur	0 bis +70 °C (kommerziell)
Herstellernummer (HAN)	SFP-10G-SR
Artikelnummer	3067509
GTIN	0882658404566

Angaben nach MSA-Spezifikation. Abweichungen im Betriebstemperaturbereich sind je Fertigungslos möglich.
